Relé electrónico de dos canales HIGHSIDER 6-14V

Relé electrónico de dos canales HIGHSIDER 6-14V.

Es posible controlar la función deseada tanto vía más como vía menos.
Un relé electrónico doble con entradas para todos los pulsadores o interruptores habituales.
Si una de las dos entradas se conecta a tierra o a positivo mediante un interruptor, se conecta la salida de 12 V correspondiente.
Las salidas pueden alimentar líneas de hasta 40 W en funcionamiento continuo.
Los consumidores de corriente típicos que se accionan mediante pulsadores sin enclavamiento (p. ej. claxon, luz de cruce, luz de carretera, etc.) pueden controlarse con el relé de dos canales HIGHSIDER.
El uso del relé en lugar de una conexión directa del consumidor al interruptor, permite el uso de secciones de cable más pequeñas y pulsadores con valores de corriente bajos.

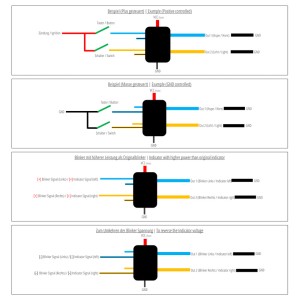

Ejemplo 1:

Desea utilizar un pulsador pequeño con una corriente de flujo baja, por ejemplo para conmutar una bocina (consumo de corriente elevado). Para evitar que el pulsador se dañe por la corriente que consumiría normalmente, basta con utilizar este relé electrónico.
Le permite utilizar interruptores o pulsadores para conmutar corrientes elevadas.

Ejemplo 2:

En algunas motos (por ejemplo INDIAN), la masa del intermitente está cronometrada.
Esto significa: Con la ayuda del relé electrónico de doble canal, ahora puede convertir el indicador de tierra-reloj a positivo. Esto significa que se pueden seguir utilizando todos los intermitentes, combinaciones de intermitentes y luces traseras o intermitentes y luces de posición.
(Para la conversión a una combinación de intermitente/luz trasera (p. ej. 1108047 (254-540)) necesita 1 x el relé electrónico para su vehículo).

Ventajas del producto:

• Secciones de cable extremadamente finas para conectar los interruptores
• Uso de interruptores para corrientes bajas a pesar de consumidores con corrientes altas
• Prolonga la vida útil de los interruptores
• 2 canales independientes
• Dimensiones muy reducidas y poco peso
• Producto completamente sellado (impermeable)
• Más pequeño y flexible que las costosas cajas de interruptores multicanal
• Protección contra todos los posibles errores de cableado
• Más flexible que - ALL IN ONE SMART BOXES -.

Dimensiones:

• Anchura: 17 mm
• Profundidad: 9,5 mm
• Altura: 17 mm
• Peso: 9 g

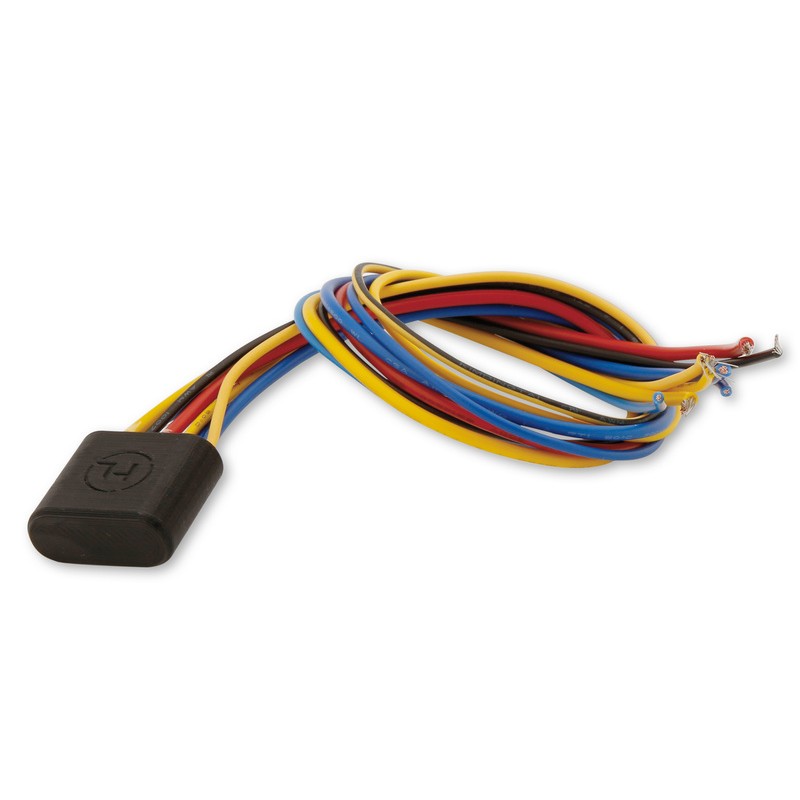

Conexiones:

• Rojo (grueso) = encendido más 12V (+)
• Amarillo (grueso) = salida de trabajo CH2 (+)
• Azul (grueso) = salida de trabajo CH1 (+)
• Amarillo (fino) = control más señal CH2
• Azul (fino) = Control más señal CH1
• Amarillo/negro (fino) = Control menos señal CH2
• Azul/negro (fino) = control menos señal CH1
• Potencia máxima: 40 vatios

Contenido: 1 pieza
