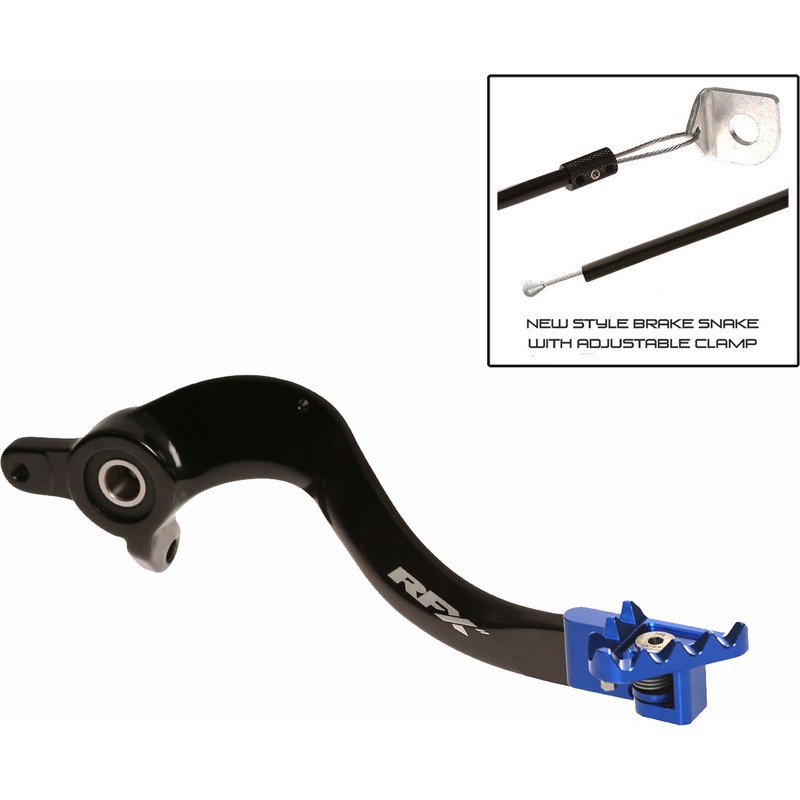

Pedal de freno trasero RFX Pro FT - azul

Pedal de freno RFX Pro Series

Los pedales de freno Pro Series de RFX se han diseñado y probado al más alto nivel.

Los pedales de freno de la Pro Series son de aluminio 7075-T6 y cuentan con un eje forjado de tipo OEM. Un acabado liso en el eje ayuda a reducir el desgaste asociado a un diseño estriado.

Las puntas flexibles de la Pro Series son de aluminio billet mecanizado por CNC y cuentan con una punta giratoria con resorte que, al sufrir un impacto, como en un bache, girará para reducir el daño. La punta también cuenta con dientes de acero para facilitar el agarre en condiciones de barro.

Las puntas flexibles de la Pro Series también incorporan un tope en la punta de pivote, que detiene la punta a 90 grados de rotación para evitar daños que pueden producirse si la punta gira debajo de la cubierta del embrague.

Los pedales de freno de la Pro Series también incorporan una serpiente de cable de freno, que ayuda a evitar que el eje del pedal se doble en una colisión.

Punta flexible CNC

Para reducir los daños por impacto

Brazo forjado en frío

Para mejorar la resistencia del núcleo

Características:

• Estructura de aluminio aeroespacial 7075.
• T6 tratado térmicamente para aumentar la resistencia a la tracción.
• Eje forjado para una mayor resistencia del núcleo.
• Diseño de eje liso para reducir el desgaste de la superficie.
• Punta flexible de billet mecanizado por CNC.
• La acción giratoria reduce el daño por impacto.
• Dientes de inserción de acero para mayor agarre.
• Tope mecánico en la punta.
• Serpiente de freno incorporada.
• Color anodizado para evitar la corrosión.
• Logotipo grabado con láser.

Instrucciones de montaje

• Comience por tomar nota de la marca de la altura de la punta del pedal en relación con el estribo.
• Retire el clip en forma de R o el pasador dividido de la parte trasera del perno del freno situado detrás del bastidor.
• Retire el perno de pivote que sujeta el pedal al bastidor.
• Separe el muelle de retorno del pedal y déjelo colgando.
• Gire el pedal hacia fuera dejando al descubierto el pasador dividido en la parte trasera de la horquilla del pedal.
• Retire este pasador dividido y la clavija de fijación, el pedal de freno trasero se retirará ahora.
• Retire los retenes de aceite del antiguo pedal, límpielos y vuelva a colocarlos en el nuevo pedal.
• Limpie todas las piezas con un lubricante multiusos como maxima MPPL hasta que estén listas para volver a instalarlas.
• Vuelva a colocar la horquilla del freno, el pasador de fijación y la clavija dividida.
• Vuelva a montar el muelle de retorno.
• Aplique un poco de grasa impermeable Maxima al perno de pivote, alinee el agujero del pivote y vuelva a colocar el perno.
• Apriete el tornillo de pivote con el par de apriete requerido según el manual del propietario
• Vuelva a colocar el clip en forma de R/pasador dividido en la parte posterior del perno de pivote.
• Con el pedal ya montado, ajuste la altura del pedal en la posición y la holgura correctas. Para hacerlo afloje la tuerca que está sobre la horquilla y gire el perno del émbolo hacia adentro o hacia afuera según convenga.
• Ahora, monte la serpiente de freno.
• Modelos japoneses - Retire la tuerca y la arandela del soporte inferior del motor, sustituya la arandela antigua por la nueva que está unida a la serpiente de freno.
• Modelos KTM - Retire la nueva arandela que está unida a la serpiente de freno, déjela a un lado, ya que no es necesaria en la KTM, haga un bucle con el cable alrededor del soporte inferior del motor y vuelva a colocarlo dentro del accesorio de engarce.
• Ajuste la tensión correcta en la serpiente de freno, recordando dejar que el pedal se extienda hacia abajo.
• Engarce el accesorio con unos alicates y recorte el exceso de cable.
