Óptica de faro delantero LED HIGHSIDER Tipo 4

Óptica de faro LED HIGHSIDER Tipo 4, homologada.

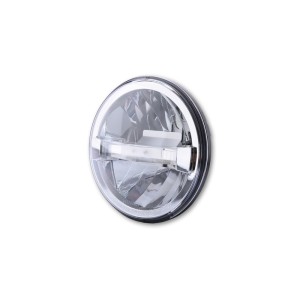

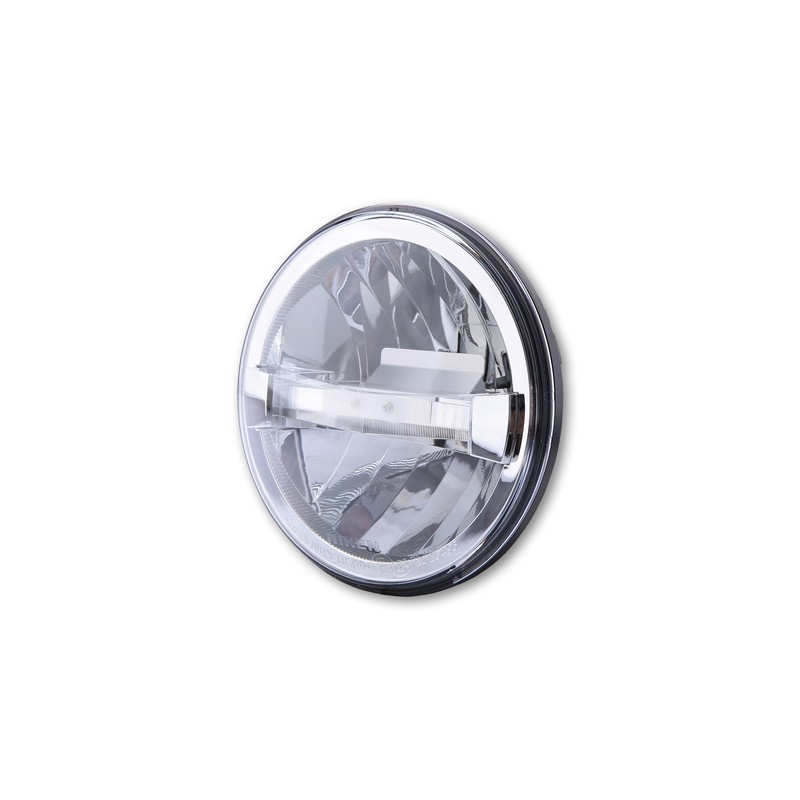

Este reflector redondo cromado con cristal transparente tiene función de luz de carretera, luz de cruce, luz de posición y luz de conducción diurna. La luz de conducción diurna y la luz de posición están instaladas en una franja central, creando un patrón luminoso muy atractivo: la luz de cruce brilla por encima de la franja, la de carretera por debajo. El reflector emite un flujo luminoso asimétrico - sólo homologado para circular por la derecha - homologado.

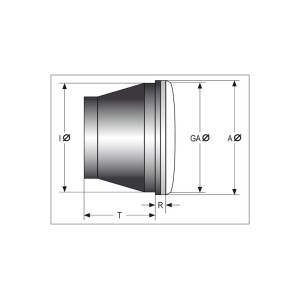

Dimensiones:

• Diámetro A = 177 mm
• Diámetro GA = 168 mm
• Diámetro I = 160 mm
• T = 61 mm
• R = 10 mm

Conexiones:

• Cable negro = masa (-)
• Cable azul = luz de cruce (+), consumo a 12 V: 1,8 A, 22 W
• Cable amarillo = luz de carretera (+), consumo a 12 V: 1,3 A, 13 W
• Cable negro = masa (-)

TFL

• Cable negro = masa (-)
• Cable rojo = luz de conducción diurna (+), consumo a 12 V: 1,2 A, 14 W
• Cable blanco = luz de posición (+), consumo a 12V: 0,2A, 2,4W

Contenido: 1 unidad

Disponible opcionalmente: Faro completo HIGHSIDER con este reflector

• 1108708001 (223-152) - Faro delantero LED HIGHSIDER Reno Tipo 4 (montaje lateral)
• 1108704001 (223-154) - Faro delantero LED HIGHSIDER HD-Style Tipo 4 (montaje inferior)
• 108703001 (223-156) - Faro delantero LED HIGHSIDER British-Style Tipo 4 (montaje lateral)

Nota 1:

• Uso asimétrico, sólo homologado para circulación por la derecha.
• El cliente debe instalar la clavija estándar de 3 polos adjunta después de la instalación del reflector.
  • Vista de los contactos de la clavija:
  • Luz de carretera (amarillo) = derecha
  • Luz de cruce (azul) = arriba
  • Tierra (negro) = izquierda

Nota 2:

La luz de conducción diurna también puede utilizarse en vehículos sin interruptor de luces. Para ello se necesitan, por ejemplo, los siguientes componentes:

• (240-044) - Interruptor de encendido/apagado HIGHSIDER
• 1107969 (208-108) - Unidad de control HIGHSIDER Control-Box CB1 para luz de conducción diurna
